Ninguém quer lidar com cabo quente ou dor de cabeça elétrica, né? Acertar na bitola do cabo flexível já corta boa parte dos riscos de sobrecarga e esquenta menos — sempre escolha um cabo que aguente mais corrente do que você precisa e pense também na temperatura, no jeito que vai instalar e se vai passar junto com outros cabos.
Aqui você vai ver, sem enrolação, como calcular a corrente, usar os fatores de correção e acertar a combinação do disjuntor com o cabo pra proteger tudo direitinho.
Tem dica prática de instalação, sinais de aquecimento pra ficar esperto e umas manutenções simples que podem evitar incêndio ou falha.

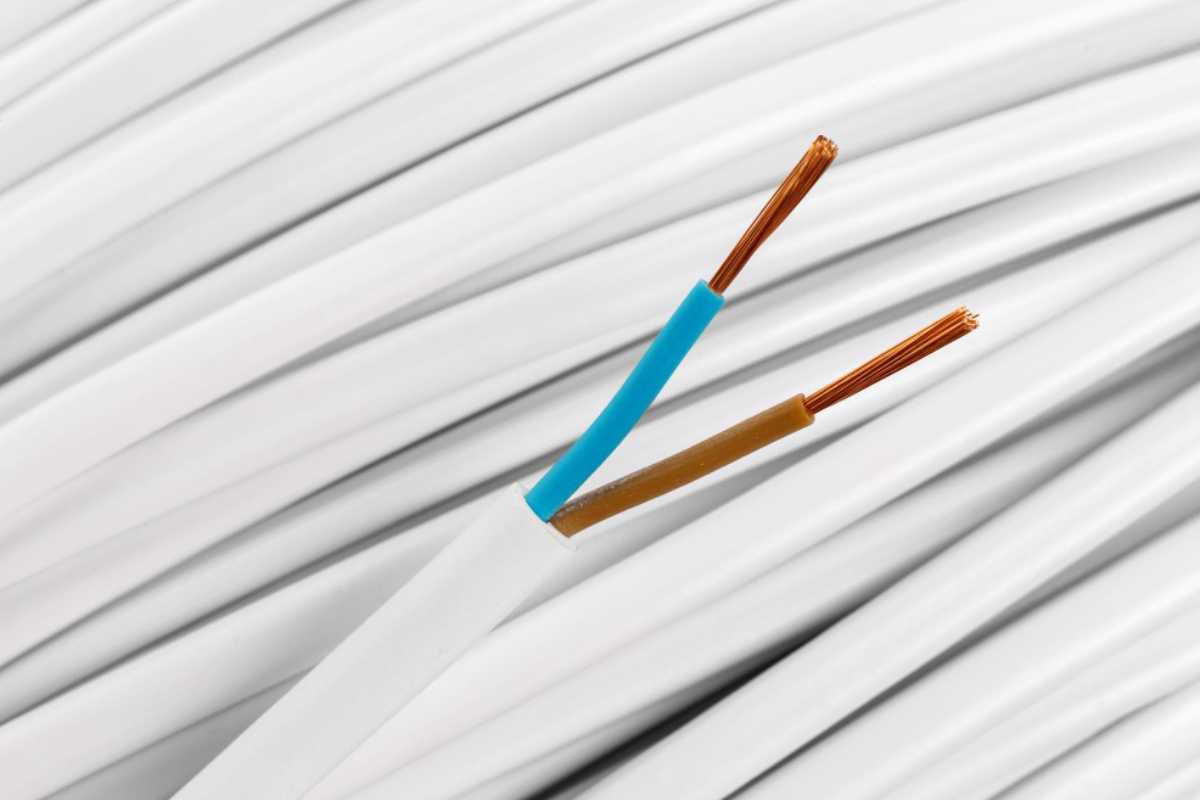

Cabo flexível: dimensionamento correto da bitola e prevenção de aquecimento
A bitola do cabo faz diferença direta na corrente, na queda de tensão, no aquecimento e, claro, na segurança do circuito. Pra acertar, siga as normas (NBR 5410, ABNT, Inmetro) e leve em conta carga, distância, tipo de cabo e fatores de correção.
Como identificar a bitola ideal para cada aplicação
Pra escolher a bitola, primeiro calcule a corrente que a carga vai puxar. Some as potências dos aparelhos e divida pela tensão — aí você chega na corrente nominal.
Depois, pegue as tabelas de capacidade de condução (corrente admissível) e veja qual seção segura essa corrente sem esquentar demais.
Olhe também a queda de tensão máxima aceitável (tipo 3% em iluminação). Se passar disso, aumente a bitola. Em ar-condicionado e chuveiro, sempre deixe uma folga pra corrente de partida.
Principais fatores que influenciam a escolha da bitola
A corrente da carga é o ponto de partida, mas a distância do circuito pesa: quanto mais longe, mais grossa a bitola pra não perder tensão no caminho.
A temperatura do ambiente e o jeito que você instala (em eletroduto, junto com outros cabos, exposto) mudam a capacidade do cabo, então aplique os fatores de correção.
O material também conta: cobre conduz melhor que alumínio, então precisa de menos seção pra mesma corrente. O tipo de isolamento e a classe de encordoamento nos cabos flexíveis também influenciam bastante.
Normas técnicas: NBR 5410, ABNT, Inmetro e critérios de segurança
A NBR 5410 define as regras pra dimensionar e proteger instalações elétricas de baixa tensão. Ela fala de capacidade de condução, queda de tensão e fatores de correção.
A ABNT publica normas extras e o Inmetro certifica os produtos conforme as especificações. Projetos elétricos têm que seguir essas normas e a NR 10 pra garantir segurança.
Em ambientes industriais, a NBR 14039 e outras normas podem se aplicar. Não esqueça: disjuntores e outros dispositivos de proteção precisam casar com a bitola e a corrente do circuito.
Consequências da bitola inadequada: riscos de aquecimento e perda de eficiência
Se você usa uma bitola menor do que deveria, a resistência sobe e o cabo esquenta. Esse calor estraga a isolação e pode causar curto, falha ou até incêndio.
Além do risco, você perde energia à toa e a conta de luz sobe porque parte vira calor.
Em oficinas e painéis cheios de cabos, se agrupar tudo sem corrigir a bitola, o risco de superaquecimento aumenta. Se o disjuntor não estiver certo, não vai proteger direito.
Capacidade de condução, queda de tensão e cálculos essenciais
Pra calcular a corrente, use I = P / V (P em watts e V em volts). Se for motor ou aparelho que dá pico na partida, considere isso no projeto.
Pegue as tabelas de corrente admissível, escolha a bitola que aguenta I e aplique os fatores de correção de temperatura e agrupamento.
Pra queda de tensão, a conta prática é ΔV = I × R × L. R é a resistência por metro do cabo e L o comprimento do circuito. Depois, veja se o percentual está dentro do limite da NBR 5410.
Principais erros na seleção da bitola e como evitá-los
Muita gente escolhe a bitola só olhando o consumo nominal do equipamento, sem pensar na partida ou no uso de vários aparelhos ao mesmo tempo. Some as cargas e use os coeficientes de demanda pra não errar.
Outro erro: esquecer a distância e a queda de tensão. Meça o percurso direitinho, confira nas tabelas e aumente a bitola se precisar.
Tem quem troque cobre por alumínio sem ajustar a seção. Sempre confira nas tabelas e ajuste os fatores de correção e proteção pra não ter surpresa.
Tipos de cabos flexíveis e suas aplicações em diferentes ambientes
Cabos flexíveis de cobre com isolação em PVC aparecem bastante em casas, pra tomadas e luz. Eles têm classes de encordoamento que deixam mais ou menos flexíveis.
Cabos com isolação não halogenada ou antichama aparecem em locais públicos, hospitais e sistemas onde não pode ter muita fumaça.
Em painéis e máquinas que mexem bastante, vá de cabos flexíveis de classe mais alta. Pra percursos longos ou correntes altas, escolha seções maiores ou use vários condutores.
Dicas para uma instalação elétrica eficiente e segura
Sempre dê uma olhada nas tabelas oficiais da NBR 5410 e, se o projeto for grande, vale muito a pena conversar com um engenheiro elétrico. Calcule a corrente total, pense no impacto da partida dos motores e lembre de aplicar os fatores de correção, senão pode dar dor de cabeça depois.
Não junte cabos demais sem ajustar pela perda de capacidade—isso costuma ser um erro comum. Escolha disjuntores que combinem com a bitola e com a curva certa, nada de improvisar. Confira as conexões, use terminais adequados e deixe espaço suficiente para o calor se dissipar, porque ninguém quer surpresas desagradáveis.
Anote a bitola e o caminho dos cabos no projeto, e faça inspeções regularmente pra pegar qualquer sinal de aquecimento ou desgaste na isolação.
